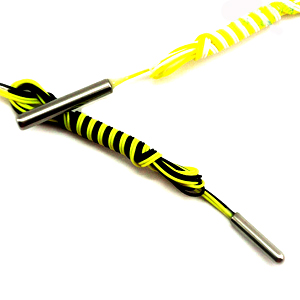

- 雙支鉑熱電阻
雙支鉑熱電阻作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從-200℃～420℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。根據國家規定，我廠從1987年起開始生產符合IEC國際標準分度號的Pt100鉑熱電阻合符合專業標準分度號的Cu50銅熱電阻兩大類裝配式、統一設計型電阻，應符合JB/T8622-1997及JB/T862３-1997標準。
雙支鉑熱電阻技術指標
熱電阻類別
熱電阻類別測量范圍℃分度號允許偏差△t ℃WZP型鉑電阻-200～420Pt100B級 允差±(0.3或+0.005︱t︱)A級 允差±(0.15或+0.002︱t︱)WZC型銅電阻-150～100Cu50-50～100℃ 允差±(0.30+6.0×10-3t)注：式中“t”為感溫元件的實測溫度絕對值。
雙支鉑熱電阻型號表示
WZ規格內容P鉑電阻C銅電阻熱電阻材料-１無固定裝置式２固定螺紋式３活動式法蘭４固定法蘭式６固定螺紋錐形保護管式安裝固定形式2防濺式3防水式非統設：插座式，小接線盒式等接線盒形式0Φ16mm保護管1Φ12mm保護管非統設：各種規格保護管設計序號WZ-WZ系列雙支鉑熱電阻工作原理工業用熱電阻分鉑熱電阻和銅熱電阻兩大類。熱電阻是利用物質在溫度變化時自身電阻也隨著發生變化的特性來測量溫度的。熱電阻的受熱部分(感溫元件)是用細金屬絲均勻地雙繞在絕緣材料制成的骨架上，當被測介質中 有溫度梯度存在時，所測得溫度是感溫元件所在范圍內介質層中的平均溫度。
裝配式熱電阻主要由接線盒，保護管，接線端子，絕緣套管和感溫元件組成基本結構，并配以各種安裝固定裝置組成。 WZP型鉑電阻的感溫元件是一個鉑絲繞組，雙支鉑電阻主要用于需要用二套顯示，記錄和調節儀同時檢測同一地點溫度的場合。WZC型銅電阻的感溫元件是一個銅絲繞組。
