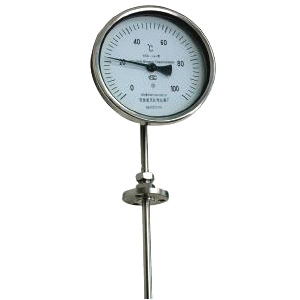

- 徑向型雙金屬溫度計
徑向型雙金屬溫度計是一種測量中低溫度的現場檢測儀表。雙金屬溫度計可以直接測量各種生產過程中的-80℃～+500℃范圍內液體、蒸汽和氣體介質溫度。
主要特點
現場顯示溫度，直觀方便；安全可靠，使用壽命長；多種結構形式，可滿足不同要求。
工作原理
徑向型雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出所應的溫度值。
徑向型雙金屬溫度計技術參數
執行標準
JB/T8803-1998 GB3836-83
其他參數
標度盤公稱直徑：60，100，150
精度等級：（1.0），1.5
熱響應時間：≤40S
防護等級：IP55
角度調整誤差：角度調整誤差應不超過其量程的1.0%
回差：雙金屬溫度計回差應不大于基本誤差限的絕對值
重復性：雙金屬溫度計重復性極限范圍應不大于基本誤差限絕對值的1/2
測溫范圍測量范圍℃
適用范圍
工業、商業
實驗室、小型
-80～+40
√
√
-40～+80
√
√
0～50
√
√
0～100
√
√
0～150
√
√
0～200
√
√
0～300
√
√
0～400
√
√
0～500
√
√
選型編碼
系列號
WSS
雙金屬溫度計
表盤公稱直徑
-3
Φ60
-4
Φ100
-5
Φ150
表盤形式
0
軸向（直型）
1
徑向（角型）
2
135°向（鈍角型）
8
萬向（可調角型）
安裝固定形式
0
無固定裝置
1
可動外螺紋
2
可動內螺紋
3
固定螺紋
4
固定法蘭
5
卡套螺紋
6
卡套法蘭
保護形式
-
普通型
W
防護型
F
防腐型
徑向型雙金屬溫度計
型號
測溫范圍
精度等級
保護管材料
規格
安裝固定形式
D
L
WSS-310
-80～+40
-40～+80
0～50
0～100
0～150
0～200
0～300
0～400
0～5001.5
1Cr18Ni9Ti
304
316
316L
哈氏C-276Φ60
75
100
150
200
300
400
500
750
1000無固定裝置
WSS-410
Φ100
WSS-510
Φ150
WSS-311
Φ60
可動外螺紋
WSS-411
Φ100
WSS-511
Φ150
WSS-312
Φ60
可動內螺紋
WSS-412
Φ100
WSS-512
Φ150
WSS-313
Φ60
固定螺紋
WSS-413
Φ100
WSS-513
Φ150
WSS-314
Φ60
固定法蘭
WSS-414
Φ100
WSS-514
Φ150
WSS-315
Φ60
卡套螺紋
WSS-415
Φ100
WSS-515
Φ150
WSS-316
Φ60
WSS-416
Φ100
卡套法蘭
WSS-516
Φ150
注：特殊形式可根據協議訂貨
