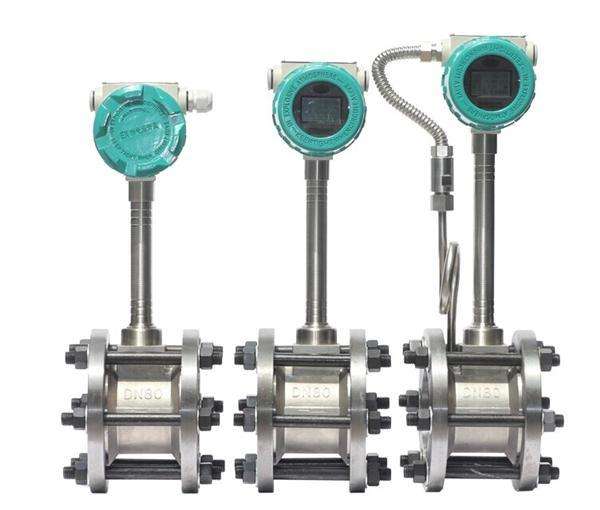

管道式渦街流量計是一款計量?jī)x，環境溫度為-30～65（℃）

概述

　　1、管道式渦街流量計是一種測量精度高，安裝簡單，維護量小，用途廣泛的計量?jī)x表，用于石油化工，冶金，紡織，城市建設，能源等行業。

　　2、管道式渦街流量計的傳感器輸出頻率信號，它通常與計算機或流量積算儀組成流量測量系統。

　　3、管道式渦街流量計的變送器輸出與體積流量成正比的4-20mA標準信號，它通常與計算機組成流量測量系統或其它流量積算儀表組成管道式渦街流量計

　　4、管道式渦街流量計的傳感器/變送器安裝于管道上，流量積算儀或計算機安裝于控制室并向渦街流量傳感器/變送器提供電源，兩者之間用屏蔽電纜連接。

　　5、分體型管道式渦街流量計的電路部分與表體分離。電路部分安裝在環境良好，檢測方便的位置，其與表體之間在出廠時已用≤10m的專用電纜連接。

功能特點

　　1、介質通用性好，可測量蒸汽、氣體和液體。

　　2、蒸汽：飽和蒸汽和過熱蒸汽。

　　3、氣體：空氣、氧氣、氮?dú)狻⑻烊粴狻⒁夯瘹狻睔狻⒙葰狻⑼椤⑾N等各種氣體。

　　4、液體：水、軟化水、汽油、煤油、柴油、液化石油、液氨、光氣、烷、烯、醇、醛等各種化工液體。

　　5、智能一體化設計，能現場顯示瞬時流量和累積流量及儀表系數。

　　6、微功耗雙電源設計，內部參數永久保存。

　　7、管道式渦街流量計的檢測探頭采用優化組合結構和特殊工藝技術封裝，抗振性能優越。

　　8、壓電元件是鑲嵌在探頭體內，內部無填充料，性能穩定可靠。

　　9、管道式渦街流量計的檢測元件不接觸介質，無可動件，壓力損失小，使用壽命長。傳感器輸出為脈沖頻率，其頻率與被測流體的實際流量呈線性，零點無漂移，性能十分穩定，結構形式多樣，有管道式、插入式流量傳感器形式。

　　10、精確度較高，通常液體的測量精度為±1.0%；氣體的測量精度為±1.5%。

　　11、測量量程范圍寬，在雷諾數為2×104 ～7×106范圍內，可達1:20。

　　12、壓損小（約為孔板流量計的1/4～1/2），屬于節能流量?jī)x表。

　　13、安裝方式靈活，根據現場工藝管道不通，可水平，垂直和不同角度傾斜安裝。

　　14、采用消擾電路和抗震動傳感頭，具有一定抗環境振動性能。

　　15、采用超低功耗單片微機技術，1節3V10AH鋰電池可使用5年以上。

　　16、由軟件對儀表系數非線性進行修正，提高測量精度。

　　17、采用EPROM對累積流量進行掉電保護，保護時間大于10年。

技術參數

口徑（標準訂貨)

　　DN15~DN300、DN15~DN600

　　特殊口徑可協議供貨

連接方式：對夾式、法蘭式

　　連接標準：配對法蘭 GB9119-2000（標準）

　　公稱壓力（MPa）

　　液體 ：1.6 2.0 2.5 4.0 5.0 6.3 10.0MPa

　　氣體及蒸汽：1.6 2.0 2.5 4.0 5.0MPa

　　介質溫度（℃） -40～80℃ -40～150℃ -40～300℃

　　準確度 1.5%

　　本體的材質：304（標準供貨）、316L、哈氏合金C、哈氏合金B(yǎng) 其他材料協議供貨

　　漩渦發生體

　　流速范圍（m/s） 液體：0.4～4 氣體：4～40 蒸汽：3～70

　　輸出信號：1、無當?shù)仫@示頻率信號：高電平≥8V，低電平<0.5V，方波、脈沖占空比1：1

　　2 、標準電流信號：與流量成比例的4-20mA標準電流信號

　　3、 就地顯示瞬時流量，累積流量，同時輸出流量成比例的4-20mA標準電流信號和脈沖頻率信號

　　供電電源：三線制脈沖輸出：12-24VDC（電壓脈沖型）

　　二線制電流輸出：15-24VDC（標準電流輸出、當?shù)仫@示）

　　電池供電：鋰電池3.6V

　　防護等級：IP65用于室內外安裝 IP68

優勢

　　全數字化無電位器

　　電氣隔離 隔離電壓1500V

增益自調整 自適應信號衰減

　　內嵌流量算儀 9位總量顯示

　　壓損小 動態測量范圍寬

　　探頭水侵試驗 防護等級高。

　　鍛件304//316/316L

　　外置/內藏式傳感器

　　CNC加工精度保證

　　多種信號可選

　　智能化在線可調

　　SSP自適應頻譜波技術，小漩渦采集

　　模塊化設計，保證產品的高可靠性和一致性

　　內置完善的抗干擾，多級保護電路，有效消除振動干擾

　　溫度壓力檢測及補償單元

兼有二線電流和三線脈沖輸出功能

具備HART功能，可遠程參數設置和調試

安裝

　　測壓點和測溫點的選擇

　　根據測量需要，需在管道式渦街流量計附近測量壓力的溫度時，測壓點應在管道式渦街流量計下游的3-5D處，測溫點應 在管道式渦街流量計下游的6-8D處。在水平管道上安裝是管道式渦街流量計常用的安裝方式測量氣體流量時，若被測氣體中含有少量的液

　　體，管道式渦街流量計應安裝在管線的較高處。

　　同平面兩個90度彎頭

　　水平管道上安裝是管道式渦街流量計最常用的安裝方式測量液體流量時，若被測液體中含有少量的液體，管道式渦街流量計應安裝在管線的較低處。

　　不同平面兩個90度彎頭

　　同心收縮管 管道采取減震動措施

　　管道式渦街流量計盡量避免安裝在振動較強的管道上，特別是在橫向振動。若不得已要安裝時，必須采取減振措施，在管道式渦街流量計的上下2D處分別設置管道緊固裝置，并加防振墊。

儀表配件

　　差壓變送器、裝配熱電阻、智能流量積算儀、不銹鋼冷凝緩沖管
